Блок-Боксы

Назначение изделия.

Блок-бокс предназначен для:

  • размещения инженерного оборудования (систем энергообеспечения, телемеханики, связи, управления технологическим и энергетическим оборудованием);
  • размещения высоковольтного питающего оборудования;
  • обеспечения штатных условий работы установленного оборудования и поддержания микроклимата внутри блок-бокса, защиты от неблагоприятных воздействий окружающей среды, несанкционированного доступа и вандализма;
  • обеспечения непрерывной круглосуточной работы установленного внутри блок-бокса оборудования.

Конструкция блок — бокса обеспечивает:

  • возможность установки внутри блок-бокса оборудования Заказчика, закрепляемого с помощью закладных элементов конструкции;
  • возможность механизированной крановой установки и снятия блок-бокса с транспортного средства и крепления на нем за угловые фитинги;
  • возможность поддержания в рабочем помещении заданных температурных условий (от + 5 до + 40 °С) в холодных и жарких климатических районах при помощи системы поддержания микроклимата и за счет выбора рациональной толщины теплоизоляционного слоя в панелях стен, пола и крыши блок — бокса;
  • пожаробезопасность конструкции, за счет применения негорючих строительных материалов и установки систем пожарной сигнализации и пожаротушения;
  • ограничение доступа посторонних лиц к функциональному оборудованию (аппаратуре), размещенному внутри блок — бокса;
  • в зависимости от требований Заказчика, возможность установки и монтажа в местах дислокации на оборудованные фундаменты или специально подготовленные площадки.

Область применения изделия.

Блок-бокс предназначен для эксплуатации на открытом воздухе при температуре окружающей среды от – 60 °С до + 40 °С (климатическое исполнение УХЛ1 по ГОСТ 15150).

Описание изделия.

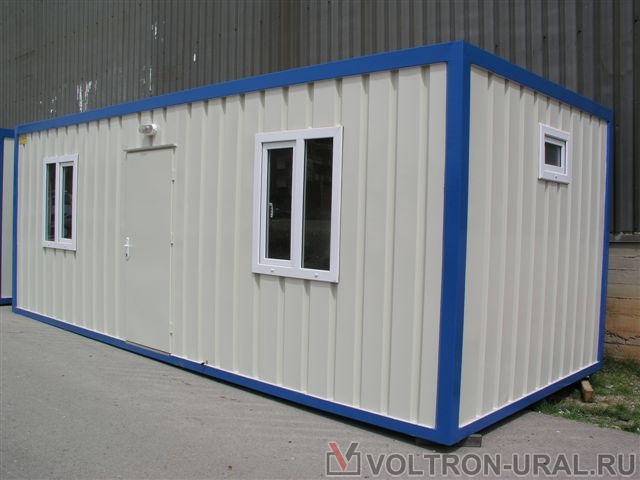

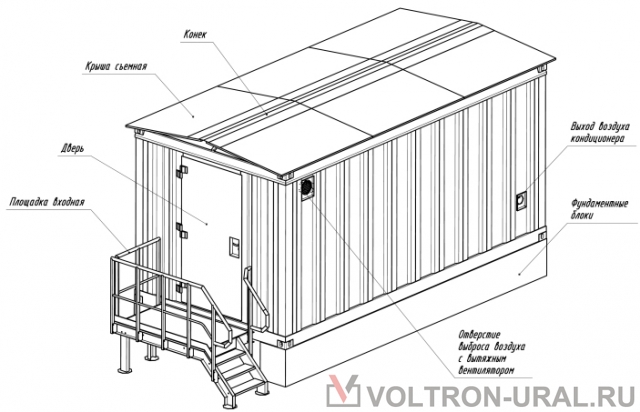

Блок-бокс состоит из следующих конструктивных элементов:



  • контейнера корпусного с несущей наружной обшивкой;
  • панелей стен, крыши и двери с листами теплоизоляции, размещенными между внутренней и наружной обшивками;
  • пола с теплоизоляционным слоем, кабельными каналами, блоками кабельных вводов и антистатическим покрытием;
  • встроенных дополнительных закладных конструкций внутри контейнера корпусного, обеспечивающих возможность установки и крепления инженерного и функционального оборудования блок-бокса;
  • навесов;
  • крыши съёмной;
  • площадок входных (трап площадок);
  • в зависимости от исполнения, блок-бокс устанавливают либо на ленточном фундаменте, либо с использованием полозьев на специально подготовленной площадке.

Кроме того в состав изделия входят*:

  • инженерное оборудование (системы энергообеспечения, телемеханики, связи, управления технологическим и энергетическим оборудованием);
  • щит распределительный;
  • система освещения;
  • система защиты от взлома и сигнализации о проникновении посторонних лиц на объект;
  • система пожарной сигнализации;
  • система поддержания микроклимата;
  • обоймы под блоки герметичных кабельных вводов и собственно вводы;
  • откидной столик;
  • диэлектрический коврик;
  • система электроснабжения (один или два высоковольтных ввода от ВЛ 10 кВ, один или два высоковольтных понижающих трансформатора сухого типа 10/0,4 кВ мощностью до 160 кВА);
  • элементы заземления.

* — состав поставляемого оборудования уточняется при заказе.

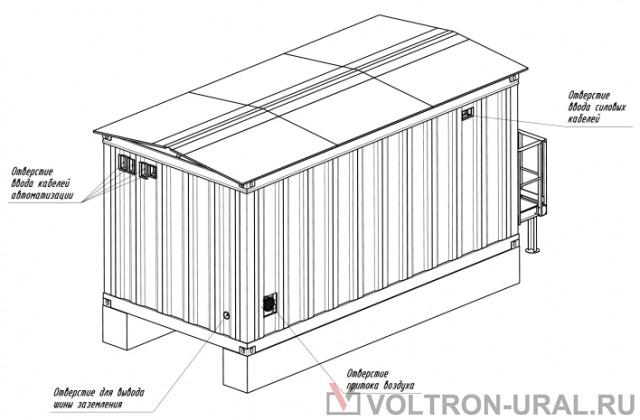

Конструкция стен и потолка предусматривает закладные элементы для подключения систем: освещения, поддержания микроклимата, пожарной сигнализации и сигнализации о нежелательном проникновении на объект. При транспортировании блок — бокса кабельные вводы остаются в состоянии поставки с завода-изготовителя с заглушками, исключающими загрязнение или повреждение изделий.

Особенности изделия.

Конструкция изделия обеспечивает вандалозащищенность блок-бокса и исключает несанкционированное проникновение. Вандалозащищенность обеспечивается за счет изготовления внешних панелей из листа стального холоднокатаного толщиной не менее 2,5 мм. Конструкция обеспечивает возможность установки силовых трансформаторов в отдельном высоковольтном отсеке и установку высоковольтных вводов для подключения питания к силовым трансформаторам.

Для ввода кабелей управления, освещения, телемеханики, связи в раме блок-бокса устанавливаются кабельные вводы фирмы «Roxtec».Блок-бокс имеет крышу съемную с высокой степенью отражения солнечной радиации с целью защиты инженерного отсека от перегрева.

Технические характеристики изделия.

Климатическое исполнение и категория размещения блок-бокса УХЛ1 по ГОСТ 15150. Сейсмостойкость блок-бокса – не менее 9 баллов. В зависимости от места эксплуатации блок-боксы могут быть изготовлены в исполнении:

Северные – С – предназначены для эксплуатации преимущественно в строительно-климатических подрайонах (по СНиП 2.01.01) IA, IБ, IГ, IД;

Обычные:О1 – преимущественно для подрайонов IВ, IIА, IIIА;

О2 – преимущественно для подрайонов IIБ, IIВ, IIГ, IIIБ и IIIВ;

Южные – Ю – преимущественно для подрайонов IV.
