Распределительные пункты РП и ЦРП наружной установки типа «Сэндвич»

РТП наружной установки 6(10) кВ предназначена для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 10 кВ преобразования и распределения его напряжением 0,4 кВ.

РТП применяются для энергоснабжения промышленных, сельскохозяйственных и коммунальных объектов в районах с умеренным и холодным климатом.

РТП состоит из устройства высокого напряжения (УВН), трансформаторного блока и устройства низкого напряжения (УНН). Габаритные размеры и планировка приведены на рис. 1.

Конструктивно РТП может состоять из трех-четырех отдельных блоков: блока устройства высокого напряжения, трансформаторного блока, устройства низкого напряжения. УВН могут комплектоваться камерами КСО-386, КСО-393 или КСО-204М (КСО-205). В устройстве УВН могут размещаться до 20 камер (при четырех блочной конструкции).

Электрические схемы РУНН и РУВН, а также количество и тип панелей ЩО и камер КСО исполняются в соответствии с опросным листом, заполненным заказчиком.

Исполнение блока может быть как из утеплённых плит "Сэндвич", так и из неутеплённой стали или кирпичной кладки.

Окраска и отделка наружной и внутренней поверхности по желанию заказчика.

Габаритные размеры блоков позволяют перевозить их в бортовых грузовых автомобилях. Планировка, исполнение, комплектация согласовываются при каждом конкретном заказе.

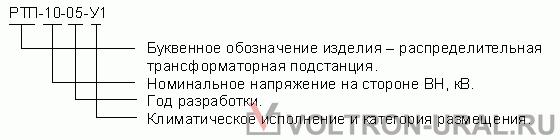

Структура условного обозначения РТП

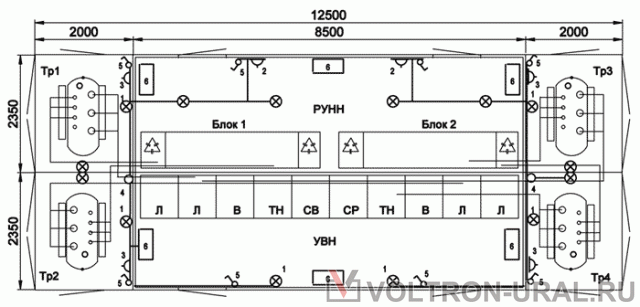

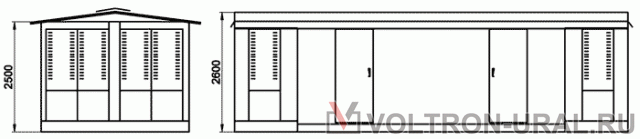

Габаритные размеры и планировка РТП

  1. Светильник полочный с лампой накаливания 220В 80Вт 14шт
  2. Розетка штепсельная 220В 10А 2шт
  3. Розетка штепсельная 36В 10А 4шт
  4. Коробка распределительная
  5. Выключатель 250В 6А 8шт
  6. Электроконвектор ЭВПС 1,0/220 6 шт
