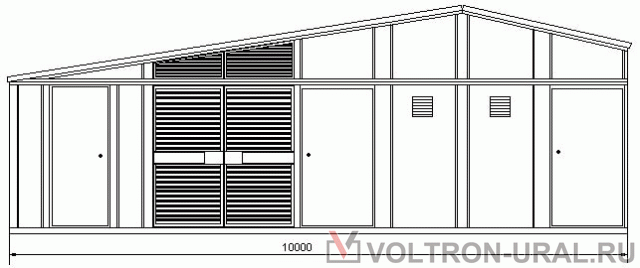

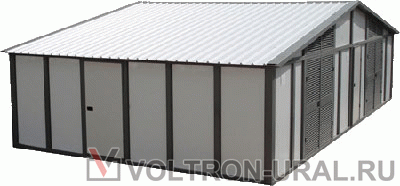

2КТП типа Сэндвич

Комплектные трансформаторные подстанции типа «сэндвич» предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10) кВ, преобразования ее в напряжение 0,4 кВ и распределения по потребителям.

Оболочка блок-модулей представляет собой каркасную сварную конструкцию, покрытую специальным составом, повышающим огнестойкость. Стены и крыша выполнены из панелей типа «сэндвич» с наполнителем из негорючего базальтового волокна различной толщины — 50 — 100 мм. Блок-модули устанавливают на фундамент, выполненный из бетона, бетонных блоков, сварного металлического каркаса. Соединение блоков — болтовое. Блоки имеют соединение внутреннего контура.

Общая характеристика ТП типа «сэндвич: имеют сокращенные сроки строительства и монтажа; современный дизайн; возможность изготовления нетиповых КТП; различную цветовую гамму; соответствуют требованиям пожарной безопасности. Диапазон рабочих температур от – 60 до + 40 °С. Отсеки низкого напряжения комплектуются различными видами щитового оборудования по желанию заказчика. В отсек высокого напряжения устанавливаются КСО различной модификации.

• модульность и габаритность: транспортируются на бортовом грузовом автомобиле;
• надежность оборудования ведущего мирового производителя;
• безопасность для персонала в процессе эксплуатации;
• теплоизоляция. Использование негорючих утепленных стеновых панелей позволяет эксплуатировать подстанцию в районах с суровыми климатическими условиями;
• короткие сроки поставки КТП полной заводской готовности;
• быстрый монтаж. Монтируется и коммутируется в течение 8 ч;
• КТП российского производства по международным стандартам качества.
