НКУ, изготавливаемые по нетиповым и индивидуальным проектам

Низковольтные комплектные устройства (НКУ)

НКУ предназначено для использования в сетях трехфазного переменного тока напряжением 400 В частотой 50 Гц с изолированной или глухозаземленной нейтралью объектов промышленности и энергетики.

В зависимости от требований заказчика, на основе НКУ могут быть реализованы как комплектные устройства распределения и управления электроприводами, так и отдельные щиты или шкафы управления, распределения и автоматики.

НКУ изготавливается в металлических корпусах с применением стационарных или выкатных автоматических выключателей, стационарных разъединителей с предохранителями.

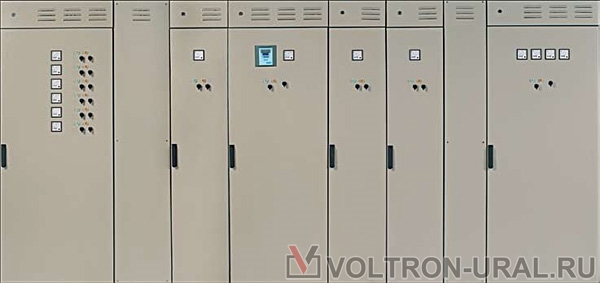

Общий вид НКУ

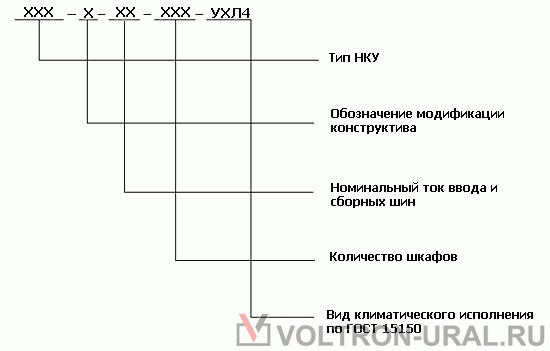

Структура условного обозначения

Пример обозначения НКУ:

РУНН -4000-11-УХЛ4
Распределительное устройство низкого напряжения, на номинальный ток 4000А, из 11 шкафов, климатического исполнения УХЛ4.

Основные технические характеристики

Параметр Значение
Номинальное рабочее напряжение, В Ue 330(660)
Номинальное напряжение изоляции, В Ui 1000~
Номинальное импульсное выдерживаемое напряжение, кВ Uimp 8
Номинальный ток ввода, А In 100/250/400/630/1000/1250/1600/ 2000/2500/3200/4000/5000/6300
Н оминальный ток горизонтальных сборных шин, А   до 6300
Н оминальный ток вертикальных сборных шин, А   до 6300
Номинальный кратковременно выдерживаемый ток горизонтальных сборных шин, кА (номинальный ударный ток), кА

Icw
Ic
Ipk

20/50/65/85/100 действ. (65/110/143/187/220)
Номинальный кратковременно выдерживаемый ток вертикальных сборных шин, кА (номинальный ударный ток), кА Icw
Ic
Ipk
20/50/65/85 действ. (65/110/143/187)
Н оминальный условный ток короткого замыкания, кА Icc до 100
Номинальная частота, Гц f 50/60
Номинальное напряжение вторичных цепей, В   ? 23 0
Категория перенапряжения   IV
Вид системы заземления   TN-C / TN-S / TN-C-S
Класс защиты от поражения электрическим током   I

Назначение шкафов и блоков в НКУ

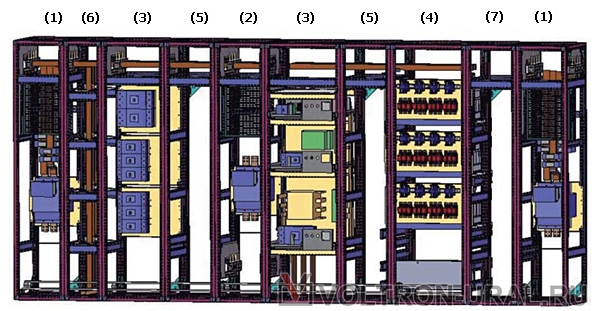

Шкафы НКУ различного назначения разделяются на

  1. шкафы ввода
  2. шкафы секционные

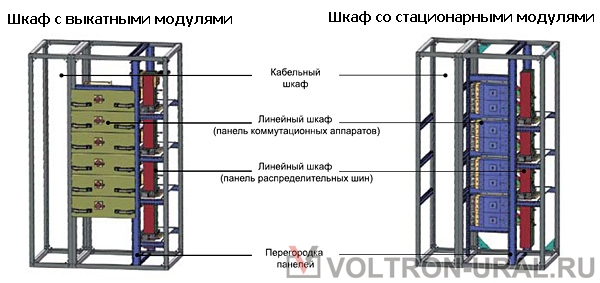

  3. шкафы линейные, выкатные и стационарные блоки
  4. шкафы установок КРМ
  5. шкафы кабельных соединений
  6. шкафы шинных соединений
  7. шкафы свободного проектирования

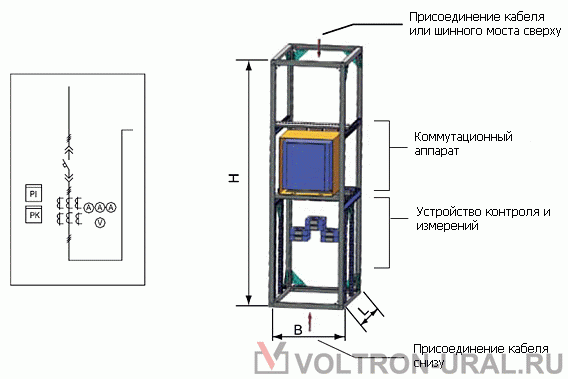

Шкафы ввода

Шкаф вводной — предназначен для подключения силовых вводов и передачи электро- энергии на секции и отходящие линии. Укомплектован устройствами контроля и измерения. По умолчанию НКУ комплектуется аналоговыми приборами вольтметром и амперметрами, по запросу возможно комплектование микропроцессорным мультиметром (V, A, F, S, P, Q, cosφ, гармоники) с возможностью передачи данных по цифровому каналу.

В шкафу может быть собрана схема АВР с самовозвратом или без самовозврата в исходное положение.

Имеется возможность организации технического и коммерческого учета.

Тип коммутационных аппаратов:

  • Выкатного исполнения;
  • С моторным приводом.


Базовые исполнения:

  • Вводный шкаф базовой конфигурации предназначен для основного ввода (с АВР);
  • Вводный шкаф резервного ввода (с АВР);
  • Вводный шкаф от независимого источника питания (например, дизель-генераторной станции) (с АВР).

Шкафы секционные

Шкаф секционный — обеспечивает секционирование сборных шин. В шкафу может быть собрана схема АВР – с самовозвратом или без самовозврата в исходное положение.
Тип коммутационных аппаратов:

  • Выкатного исполнения;
  • С моторным приводом.


Базовые исполнения:

  • Секционный шкаф базовой конфигурации предназначен для секционирования;
  • Секционный шкаф предназначен для секционирования и автоматического ввода резерва.

Шкафы линейные

Шкафы линейные предназначены для распределения электроэнергии с главных шин на отходящие фидеры.

Шкаф может быть оборудован унифицированными модулями стационарного и выдвижного исполнения, предназначенными для управления асинхронных двигателей, ввода электроэнергии от независимых источников, распределения электроэнергии и оборудования автоматики.

Шкаф свободного проектирования предполагает индивидуальное проектирование конструктивных и схемных решений по ТЗ Заказчика. В состав шкафов данного типа, помимо унифицированных модулей, могут входить блоки свободного проектирования, выполняющие роль отсека автоматики, релейной защиты, измерительных приборов, сигнализации и т. д.

В состав линейного шкафа может быть включен шкаф кабельных соединений.

Тип коммутационных аппаратов:

  • Стационарного исполнения;
  • Выкатного исполнения;
  • Втычного исполнения.



Коммутационные аппараты могут устанавливаться вертикально и горизонтально (кроме аппаратов выкатного исполнения).

Базовые исполнения:

  • Линейный шкаф со стационарными унифицированными модулями (с коммутационными аппаратами стационарного, выкатного, втычного исполнения);
  • Линейный шкаф с выкатными унифицированными модулями.

Шкафы установок КРМ

Установки компенсации реактивной мощности (УКРМ) предназначены для повышения коэффициента мощности cosφ электрических установок промышленных предприятий и распределительных сетей напряжением 0,4 кВ частотой 50 Гц.

Типы применяемых установок:

  • Нерегулируемые установки компенсации реактивной мощности;
  • Регулируемые установки компенсации реактивной мощности;
  • Конденсаторные установки с антирезонансными дросселями;
  • Регулируемые установки компенсации реактивной мощности с тиристорными контакторами.

Шкафы кабельных соединений

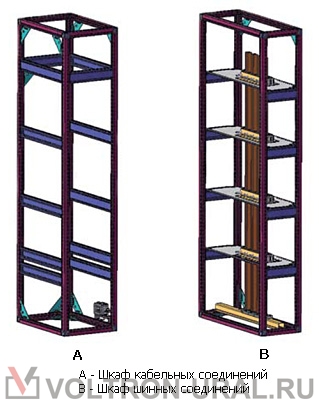

Шкаф кабельных соединений предназначен для подключения вводных и отходящих кабелей. В шкафу кабельных соединений могут размещаться трансформаторы тока, для удобства подключения отходящих кабелей.

Шкафы шинных соединений

Шкафы шинных соединений применяются для осуществления межсекционных и межшкафных соединений, а также для подвода питания к аппаратам отходящих линий.





Шкафы свободного проектирования

Шкафы свободного проектирования предназначены для реализации нетиповых электрических схем и индивидуальных потребностей Заказчика.

Шкафы могут включать в себя следующее оборудование:

  • Автоматика;
  • Релейная защита;
  • Преобразователи частоты;
  • Устройства плавного пуска;
  • Источники бесперебойного питания;
  • Контрольные и измерительные приборы;
  • Другое оборудование по желанию Заказчика.

Общепромышленная (цеховая) комплектная трансформаторная подстанция КТПП мощностью от 250 до 2500 кВА на напряжение 10(6)/0,4 кВ.

На базе НКУ изготавливаются комплектные трансформаторные подстанции КТПП общепромышленного назначения, мощностью 250, 400, 630, 1000, 1600, 2500 кВА на напряжение 10 (6) кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц. Применяются в системах электроснабжения промышленных предприятий. Размещение КТПП возможно на участке цеха, с применением сетчатого ограждении, в отдельном помещении или блочно-модульного исполнения

В состав КТПП входят:

  • устройство ввода высокого напряжения (УВН) на базе КСО
  • силовой трансформатор (масляный ТМ, ТМГ, ТМЗ; сухой ТСЛ, ТСЗЛ);
  • распределительное устройство со стороны низкого напряжения на базе НКУ.


КТПП выпускаются:

  • однотрансформаторные (КТПП) — правые или левые;
  • двухтрансформаторные (2КТПП) — однорядные и двухрядные. При двухрядном расположении КТПП для электрического соединения секций РУНН применяется шинный мост.

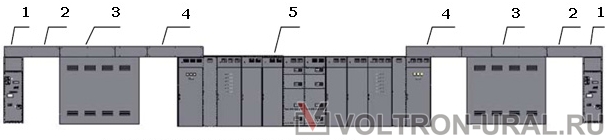

Устройство высокого напряжения (УВН)

Токопровод 6(10)кВ

Трансформатор в кожухе

Токопровод 0,4 кВ

Распределительное устройство низкого напряжения на базе НКУ



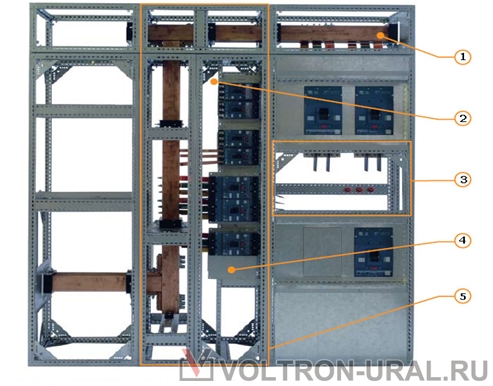

Отличительные особенности

Приборы контроля и измерений условно не показаны (т.к. они монтируются на дверях распределительного устройства)

Применение бескислородной высококачественной медной шины

Места контактов закрыты кожухами из поликарбоната

Места подключения кабелей(отходящих линий)

Аппараты устанавливаются на панели

РУНН поставляется в виде отдельно транспортируемых секций

Применение современных коммутационных аппаратов

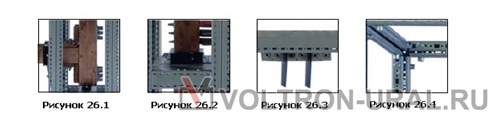

Формирование шинных магистралей любой конфигурации (рисунок 26.1)

Построение шинных магистралей из типовых элементов (рисунок 26.2)

Подвод кабеля отходящих линий (рисунок 26.3)

Стальной оцинкованный каркас (рисунок 26.4)
