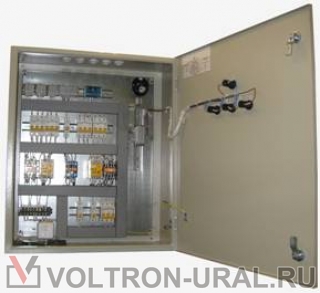

Ящики автоматического включения резерва АВР серии ЩАП
Назначение
Щитки типа ЩАП предназначены для автоматического переключения на резервное питание цепей освещения и силового оборудования при исчезновении напряжения на рабочем фидере и для возврата электроцепей в исходное состояние при восстановлении в сети нормального напряжения.
Описание
При выходе из строя основного ввода, осуществляется автоматическое переключение силовых нагрузок на резервный ввод, а при появлении напряжения на основном вводе происходит автоматический переброс на основной ввод.
Аналогичная работа схемы происходит и при обрыве любой из фаз. Контроль работы схемы происходит и при обрыве любой из фаз.
Контроль ввода осуществляется по контрольным лампам.
Климатические исполнением щитка – УХЛ4 по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Структура условного обозначения
| ЩАП | - | Х | Х | - | ХХ | - | ХХХХ |
| 1 | 2 | 3 | 4 | 5 |
| 1 | ЩАП | Щит аварийного переключения на резерв |
| 2 | Х | Номинальный ток вводного аппарата: 1 - 10А 2 - 25А 3 - 40А 4 – 63А 5 – 100А 6 - 160А |
| 3 | Х | Номинальное напряжение сети: 2 – ~220В 3 - ~380В |
| 4 | ХХ | Степень защиты по ГОСТ14254: 31 - IP 31 54 - IP 54 |
| 5 | УХЛ4 | Климатическое исполнениеи категория размещения поГОСТ15150 |
Типоисполнения
| Тип щитка | Артикул | I ном, А | U ном, В | Авт. выкл. (QF1, QF2) | Реле промежуточное (К) | Реле контр. фаз. (KVS) | Контактор (KM-1, KM-2) | Габариты, мм |
|---|---|---|---|---|---|---|---|---|
| ЩАП-12 | ЩАП-01 | 10 | 220 | 2 | 1 | - | - | 395x310х220 |
| ЩАП-23 | ЩАП-02 | 25 | 380/220 | 2 | - | 1 | 2 | 500x400х220 |
| ЩАП-33 | ЩАП-03 | 40 | 380/220 | 2 | - | 1 | 2 | 500x400х220 |
| ЩАП-43 | ЩАП-04 | 63 | 380/220 | 2 | - | 1 | 2 | 650x500х220 |
| ЩАП-53 | ЩАП-05 | 100 | 380/220 | - | - | 1 | 2 | 650x500х220 |
| ЩАП-63 | ЩАП-06 | 160 | 380/220 | - | - | 1 | 2 | 800x650х250 |

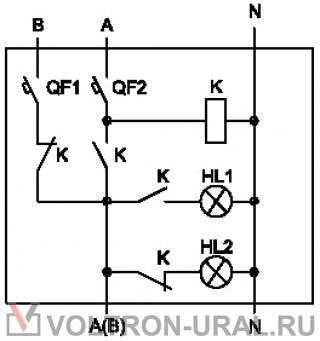

Принципиальная электрическая схема ЩАП-12

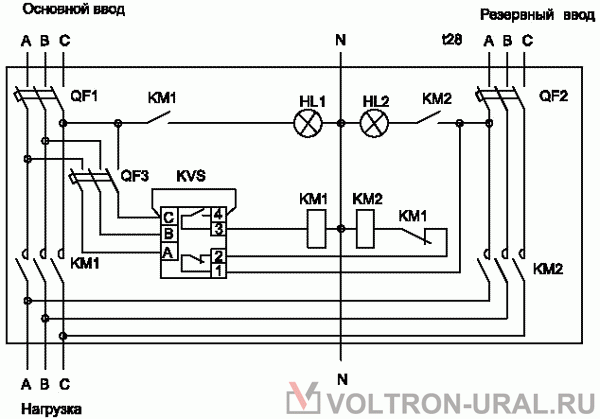

Принципиальная электрическая схема ЩАП-23…63
