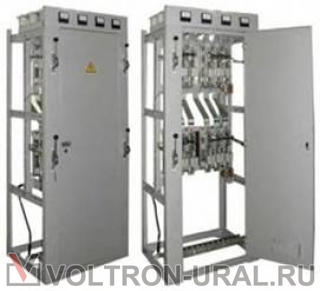

Линейные панели ЩО-70

Назначение

Линейные панели серии ЩО70 используются для распределения электроэнергии и комплектуется коммутационной защитной аппаратурой отходящих линий и измерительными приборами.

Описание

Благодаря наличию между выключателем и сборными щитами разъединителей с пополюсным отключением штангой, возможны безопасный осмотр панели, ревизия, ремонт и защита выключателей. Линейные панели предусматривают присоединение только кабелей.

Тип панели	Артикул	Габариты, мм	Схема	Элементы на схеме
				Обоз наче ние	Наименование

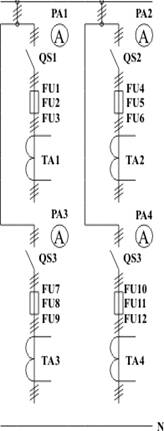

ЩО70-1-01УХЛ4	ЩО70-0001	2200х800х600		QS1, QS2 QS3, QS4 FU1-FU6 FU7-FU12 TA1, TA2 TA3, TA4 PA1, PA2 PA3, PA4	Рубильники РПС-1 100А Рубильники РПС-2 250А Плавкие вставки ППН-35 100А Плавкие вставки ППН-35 250А Трансформаторы тока ТТИ 100/5А Трансформаторы тока ТТИ 200/5А Амперметры Э42700 100/5А Амперметры Э42700 200/5А
ЩО70-2-01УХЛ4	ЩО70-0002	2200х800х600
ЩО70-3-01УХЛ4	ЩО70-0003	2000х800х600
ЩО70-1-02УХЛ4	ЩО70-0004	2200х800х600		QS1 - QS4 FU1-FU12 TA1- TA4 PA1 - PA4	Рубильники РПС-2 250А Плавкие вставки ППН-35 250А Трансформаторы тока ТТИ 200/5А Амперметры Э42700 200/5А
ЩО70-2-02УХЛ4	ЩО70-0005	2200х800х600
ЩО70-3-02УХЛ4	ЩО70-0006	2000х800х600
ЩО70-1-03УХЛ4	ЩО70-0007	2200х800х600		QS1, QS2 QS3, QS4 FU1-FU6 FU7-FU12 TA1, TA2 TA3, TA4 PA1, PA2 PA3, PA4	Рубильники РПС-2 250А Рубильники РПС-4 400А Плавкие вставки ППН-35 250А Плавкие вставки ППН-37 400А Трансформаторы тока ТТИ 200/5А Трансформаторы тока ТТИ 400/5А Амперметры Э42700 200/5А Амперметры Э42700 400/5А
ЩО70-2-03УХЛ4	ЩО70-0008	2200х800х600
ЩО70-3-03УХЛ4	ЩО70-0009	2000х800х600
ЩО70-1-04УХЛ4	ЩО70-0010	2200х800х600		QS1, QS2 QS3, QS4 FU1-FU6 FU7-FU12 TA1, TA2 TA3, TA4 PA1, PA2 PA3, PA4	Рубильники РПС-2 250А Рубильники РПС-4 400А Плавкие вставки ППН-35 250А Плавкие вставки ППН-37 400А Трансформаторы тока ТТИ 200/5А Трансформаторы тока ТТИ 400/5А Амперметры Э42700 200/5А Амперметры Э42700 400/5А
ЩО70-2-04УХЛ4	ЩО70-0011	2200х800х600
ЩО70-3-04УХЛ4	ЩО70-0012	2000х600х600

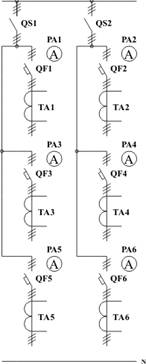

ЩО70-1-05УХЛ4	ЩО70-0013	2200х800х600		QS1, QS2 QF1-QF6 TA1-TA6 PA1-PA6	Рубильники РЕ-19-37-31160 630А Автоматические выключатели ВА57-31 340010 100А Трансформаторы тока ТТИ 100/5А Амперметры Э42700 100/5А
ЩО70-2-05УХЛ4	ЩО70-0014	2200х800х600
ЩО70-3-05УХЛ4	ЩО70-0015	2000х800х600
ЩО70-1-06УХЛ4	ЩО70-0016	2200х800х600		QS1, QS2 QF1-QF6 TA1-TA6 PA1-PA6	Рубильники РЕ-19-37-31160 630А Автоматические выключатели АЕ2056ММ-100 100А Трансформаторы тока ТТИ 100/5А Амперметры Э42700 100/5А
ЩО70-2-06УХЛ4	ЩО70-0017	2200х800х600

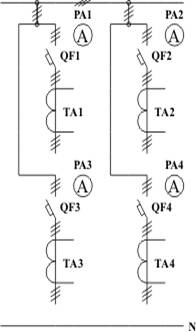

ЩО70-1-07УХЛ4	ЩО70-0019	2200х800х600		QS1, QS2 QF1-QF4 TA1-TA4 PA1-PA4	Рубильники РЕ-19-37-31160 630А Автоматические выключатели ВА57-35 340010 200А Трансформаторы тока ТТИ 200/5А Амперметры Э42700 200/5А
ЩО70-2-07УХЛ4	ЩО70-0020	2200х800х600
ЩО70-3-06УХЛ4	ЩО70-0021	2000х800х600
ЩО70-1-08УХЛ4	ЩО70-0022	2200х800х600		QS1, QS2 QF1-QF4 TA1-TA4 PA1-PA4	Рубильники РЕ-19-37-31160 630А Автоматические выключатели ВА57-35 340010 250А Трансформаторы тока ТТИ 200/5А Амперметры Э42700 200/5А
ЩО70-2-08УХЛ4	ЩО70-0023	2200х800х600
ЩО70-3-06УХЛ4	ЩО70-0024	2000х800х600
ЩО70-1-09УХЛ4	ЩО70-0025	2200х800х600		QS1, QS2 QF1, QF2 TA1, TA2 PA1, PA2	Рубильники РЕ-19-37-31160 630А Автоматические выключатели ВА57-39 340010 630А Трансформаторы тока ТТИ 600/5А Амперметры Э42700 600/5А
ЩО70-2-09УХЛ4	ЩО70-0026	2200х800х600
ЩО70-3-07УХЛ4	ЩО70-0027	2000х600х600
ЩО70-1-10УХЛ4	ЩО70-0028	2200х800х600		QS1, QS2 QF1, QF2 TA1, TA2 PA1, PA2	Рубильники РЕ-19-37-31160 630А Автоматические выключатели ВА51-39 344730 630А Трансформаторы тока ТТИ 600/5А Амперметры Э42700 600/5А
ЩО70-2-10УХЛ4	ЩО70-0029	2200х800х600
ЩО70-3-07УХЛ4	ЩО70-0030	2000х600х600

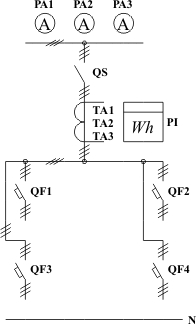

ЩО70-1-11УХЛ4	ЩО70-0031	2200х800х600		QS TA1-TA3 PI PA1-PA3 QF1-QF4	Рубильник РЕ-19-37-31160 630А Трансформаторы тока ТТИ 400/5А Счетчик трехфазный 5А Амперметры Э42700 400/5А Автоматические выключатели ВА57-31 340010 100А
ЩО70-2-11УХЛ4	ЩО70-0032	2200х800х600
ЩО70-3-08УХЛ4	ЩО70-0033	2000х600х600
ЩО70-1-12УХЛ4	ЩО70-0034	2200х800х600		QS TA1-TA3 PI PA1-PA3 QF1-QF4	Рубильник РЕ-19-37-31160 630А Трансформаторы тока ТТИ 400/5А Счетчик трехфазный 5А Амперметры Э42700 400/5А Автоматические выключатели АЕ2056ММ-100 100А
ЩО70-2-12УХЛ4	ЩО70-0035	2200х800х600
ЩО70-3-08УХЛ4	ЩО70-0036	2000х600х600

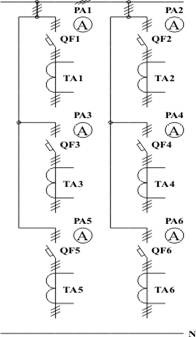

ЩО70-1-13УХЛ4	ЩО70-0037	2200х800х600		QF1-QF6 TA1-TA6 PA1-PA6	Автоматические выключатели ВА57-31 340010 100А Трансформаторы тока ТТИ 100/5А Амперметры Э42700 100/5А
ЩО70-2-13УХЛ4	ЩО70-0038	2200х800х600
ЩО70-3-05УХЛ4	ЩО70-0039	2000х800х600
ЩО70-1-14УХЛ4	ЩО70-0040	2200х800х600		QF1-QF6 TA1-TA6 PA1-PA6	Автоматические выключатели АЕ2056ММ-100 100А Трансформаторы тока ТТИ 100/5А Амперметры Э42700 100/5А
ЩО70-2-14УХЛ4	ЩО70-0041	2200х800х600
ЩО70-3-05УХЛ4	ЩО70-0042	2000х800х600
ЩО70-1-15УХЛ4	ЩО70-0043	2200х800х600		QF1-QF6 TA1-TA6 PA1-PA6	Автоматические выключатели ВА57-35 340010 200А Трансформаторы тока ТТИ 200/5А Амперметры Э42700 200/5А
ЩО70-2-15УХЛ4	ЩО70-0044	2200х800х600
ЩО70-3-06УХЛ4	ЩО70-0045	2000х800х600
ЩО70-1-16УХЛ4	ЩО70-0046	2200х800х600		QF1-QF6 TA1-TA6 PA1-PA6	Автоматические выключатели ВА57-35 340010 250А Трансформаторы тока ТТИ 200/5А Амперметры Э42700 200/5А
ЩО70-2-16УХЛ4	ЩО70-0047	2200х800х600
ЩО70-3-06УХЛ4	ЩО70-0048	2000х800х600
ЩО70-1-18УХЛ4	ЩО70-0049	2200х800х600		QF1, QF2 TA1, TA2 PA1, PA2	Автоматические выключатели ВА57-39 340010 630А Трансформаторы тока ТТИ 600/5А Амперметры Э42700 600/5А
ЩО70-2-18УХЛ4	ЩО70-0050	2200х800х600
ЩО70-3-07УХЛ4	ЩО70-0051	2000х800х600
ЩО70-1-19УХЛ4	ЩО70-0052	2200х800х600		QF1, QF2 TA1, TA2 PA1, PA2	Автоматические выключатели ВА51-39 344730 630А Трансформаторы тока ТТИ 600/5А Амперметры Э42700 600/5А
ЩО70-2-19УХЛ4	ЩО70-0053	2200х800х600
ЩО70-3-07УХЛ4	ЩО70-0054	2000х800х600
ЩО70-1-20УХЛ4	ЩО70-0055	2200х800х600		TA1-TA3 PI PA1-PA3 QF1-QF4	Трансформаторы тока ТТИ 400/5А Счетчик трехфазный 5А Амперметры Э42700 400/5А Автоматические выключатели ВА57-31 340010 100А
ЩО70-2-20УХЛ4	ЩО70-0056	2200х800х600
ЩО70-3-08УХЛ4	ЩО70-0057	2000х600х600
ЩО70-1-21УХЛ4	ЩО70-0058	2200х800х600		TA1-TA3 PI PA1-PA3 QF1-QF4	Трансформаторы тока ТТИ 400/5А Счетчик трехфазный 5А Амперметры Э42700 400/5А Автоматические выключатели АЕ2056ММ-100 100А
ЩО70-2-21УХЛ4	ЩО70-0059	2200х800х600
ЩО70-3-08УХЛ4	ЩО70-0060	2000х600х600
ЩО70-1-23УХЛ4	ЩО70-0061	2200х800х600		QS TA PA QF	Рубильник РЕ-19-41-31160 1000А Трансформаторы тока ТТИ 1000/5А Амперметры Э42700 1000/5А Автоматические выключатели ВА55-41 340010 1000А
ЩО70-2-23УХЛ4	ЩО70-0062	2200х800х600
ЩО70-3-09УХЛ4	ЩО70-0063	2000х600х600
ЩО70-1-24УХЛ4	ЩО70-0064	2200х800х600		QS TA PA QF	Рубильник РЕ-19-37-31160 630А Трансформаторы тока ТТИ 400/5А Амперметры Э42700 400/5А Автоматические выключатели ВА57-39 340010 400А
ЩО70-2-24УХЛ4	ЩО70-0065	2200х800х600
ЩО70-1-25УХЛ4	ЩО70-0066	2200х800х600		QS TA1-TA3 PA1-PA3 QF1-QF4	Рубильник РЕ-19-37-31160 630А Трансформаторы тока ТТИ 400/5А Амперметры Э42700 400/5А Автоматические выключатели ВА55-41 344730 1000А
ЩО70-2-25УХЛ4	ЩО70-0067	2200х800х600
ЩО70-3-09УХЛ4	ЩО70-0068	2000х600х600
ЩО70-1-26УХЛ4	ЩО70-0069	2200х800х600		QS1, QS2 QF1-QF6 TA1-TA6 PA1-PA6	Рубильники РЕ-19-37-31160 630А Автоматические выключатели ВА57-31 341830 100А Трансформаторы тока ТТИ 100/5А Амперметры Э42700 100/5А
ЩО70-2-26УХЛ4	ЩО70-0070	2200х800х600
ЩО70-3-05УХЛ4	ЩО70-0071	2000х800х600
ЩО70-1-27УХЛ4	ЩО70-0072	2200х800х600		QS TA1-TA3 PI PA1-PA3 QF1-QF4	Рубильник РЕ-19-37-31160 630А Трансформаторы тока ТТИ 400/5А Счетчик трехфазный 5А Амперметры Э42700 400/5А Автоматические выключатели ВА57-31 341830 100А
ЩО70-2-27УХЛ4	ЩО70-0073	2200х800х600
ЩО70-3-08УХЛ4	ЩО70-0074	2000х600х600
ЩО70-1-28УХЛ4	ЩО70-0075	2200х800х600		QF1-QF6 TA1-TA6 PA1-PA6	Автоматические выключатели ВА57-31 341830 100А Трансформаторы тока ТТИ 100/5А Амперметры Э42700 100/5А
ЩО70-2-28УХЛ4	ЩО70-0076	2200х800х600
ЩО70-3-05УХЛ4	ЩО70-0077	2000х800х600
ЩО70-1-29УХЛ4	ЩО70-0078	2200х800х600		TA1-TA3 PI PA1-PA3 QF1-QF4	Трансформаторы тока ТТИ 400/5А Счетчик трехфазный 5А Амперметры Э42700 400/5А Автоматические выключатели ВА57-31 341830 100А
ЩО70-2-29УХЛ4	ЩО70-0079	2200х800х600
О70-3-08УХЛ4	ЩО70-0080	2000х600х600
