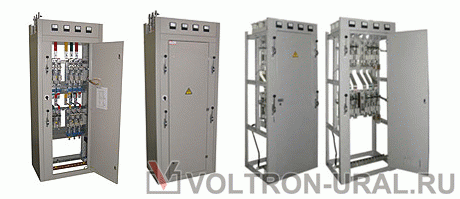

Панели распределительных щитов серий ЩО70-1 (30кА), ЩО70-2 (50кА), ЩО70-3 (50кА)

Назначение

Панели серии ЩО70 предназначены для комплектования щитов приема и распределения электроэнергии напряжением 0,4кВ, а также для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с глухозаземленной нейтралью напряжением 380/220 В переменного тока и частотой 50, 60 Гц.

Описание

Условия эксплуатации:

• высота над уровнем моря не более 2000 м;
• температура окружающего воздуха от - 25 °С до +45 °С;
• относительная влажность воздуха не более 80% при температуре +20 °С;
• в закрытых помещениях, во взрывобезопасной среде, не содержащей пыли, в т. ч. токопроводящей, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
• группа условий эксплуатации в части воздействия окружающей среды – М2 по ГОСТ 17516.1-90.
• климатическое исполнение – УХЛ4 по ГОСТ 15150-69.

Степень защиты панелей IP00, со стороны фасада IP20 по ГОСТ14254 80.

Шинные мосты и комплекты сборных шин изготавливаются по дополнительному заказу. Панели изготавливаются со сборными шинами, имеющими электродинамическую стойкость (амплитудное значение):

• 30 кА (ЩО70-1, ЩО70-3) - для комплектования щитов подстанций с трансформаторами мощностью до 630 кВА;
• 50 кА (ЩО70-2) - для комплектования щитов подстанций с трансформаторами свыше мощностью 630 кВА.

На панелях предусмотрены как кабельные, так и шинные вводы. Рабочее положение вертикальное, допускается отклонение от рабочего положения на 5 ° в любую сторону.

Габаритные размеры панелей:

• высота – 2200мм (ЩО70-1, ЩО70-2) и 2000мм (ЩО70-3);
• глубина – 600;
• ширина по фасаду – 300, 600, 800, 1000.

Условное обозначение

Структура условного обозначения
