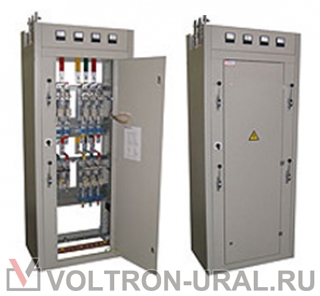

Секционные панели ЩО-70

Назначение
Секционные панели серии ЩО70 предназначены для секционирования вводов в тех случаях, когда каждая из секций нормально получает питание от отдельного трансформатора или ввода. С помощью этих панелей комплектуются распределительные устройства двухтрансформаторных подстанций.
Описание
В секционных панелях с автоматическими выключателями установлены разъединители с обеих сторон выключателя.

Тип панели Артикул Габариты, мм Схема Элементы на схеме
Обоз
наче
ние
Наименование
ЩО70-1-70УХЛ4 ЩО70-0155 2200х300х600 QS Рубильник РЕ-19-39-31150 630А
ЩО70-3-35УХЛ4 ЩО70-0156 2000х300х600
ЩО70-1-71УХЛ4 ЩО70-0157 2200х300х600 QS Рубильник РЕ-19-41-31150 1000А
ЩО70-3-36УХЛ4 ЩО70-0158 2000х300х600
ЩО70-1-72УХЛ4 ЩО70-0159 2200х800х600 QS1, QS2
QF
Рубильники РЕ-19-41-31160 1000А
Автоматический выключатель ВА55-41 344730 1000А
ЩО70-3-37УХЛ4 ЩО70-0160 2000х600х600
ЩО70-1-73УХЛ4 ЩО70-0161 2200х1000х600 QS1, QS2
QF
Рубильники РЕ-19-44-31160 2000А
Автоматический выключатель ВА55-43 344730 1600А
ЩО70-2-73УХЛ4 ЩО70-0162 2000х1000х600
ЩО70-3-38УХЛ4 ЩО70-0163 2000х800х600
ЩО70-1-74УХЛ4 ЩО70-0164 2200х1000х600   QS1, QS2
QF
Рубильники РЕ-19-43-31160 2000А
Автоматический выключатель ВА55-43 344730 1600А
ЩО70-2-74УХЛ4 ЩО70-0165 2000х1000х600
О70-3-38УХЛ4 ЩО70-0166 2000х800х600
ЩО70-1-75УХЛ4 ЩО70-0167 2200х800х600 QS1, QS2
QF
Рубильники РЕ-19-39-31160 630А
Автоматический выключатель ВА57-39 341830 400А
ЩО70-1-76УХЛ4 ЩО70-0168 2200х800х600 QS1, QS2
QF
Рубильники РЕ-19-41-31160 1000А
Автоматический выключатель ВА55-41 340010 1000А
ЩО70-3-37УХЛ4 ЩО70-0169 2000х600х600
ЩО70-1-77УХЛ4 ЩО70-0170 2200х1000х600 QS1, QS2
QF
Находится в разработке
Аналог ЩО70-1-73
ЩО70-2-77УХЛ4 ЩО70-0171 2000х1000х600
ЩО70-3-38УХЛ4
ЩО70-1-78УХЛ4
ЩО70-0172
ЩО70-0173
2000х800х600
2200х1000х600
QS1, QS2
QF
Находится в разработке
Аналог ЩО70-1-74
ЩО70-2-78УХЛ4 ЩО70-0174 2000х1000х600
ЩО70-3-38УХЛ4 ЩО70-0175 2000х800х600
