Вводно-линейные панели ЩО-70

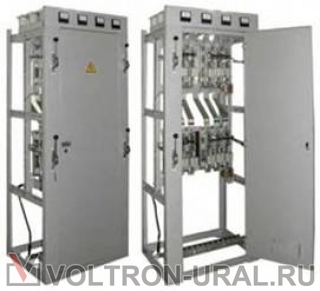

Панели серии ЩО-70 - вводно-линейные

Назначение

Панели вводно-линейные серии ЩО 70, преимущественно используются на номинальное напряжение 380В.

На панелях установлена аппаратура ввода, распределения электроэнергии, аппаратура защиты, измерительные приборы.

На вводе установлены рубильники на 600А с предохранителями или на 1000А без предохранителей.

На отходящих линиях установлены рубильники с предохранителями на токи 100, 250, 400 А.

Типовая структура типоисполнения изделия включает обозначение ЩО70-Х-YYУ3, где Х обозначает исполнение по номинальной стойкости по току (1, 2, 3, 4), YY – исполнение по назначению и типу коммутационной аппаратуры (01-96), У3 – климатическое исполнение.

Исполнение по назначению панелей вводно-линейных серии ЩО70 приведено в таблице: Типоисполнения вводно-линейных панелей распределительных щитков серии ЩО70:

Тип панели Вид с фасада Принципиальная схема первичных соединений Элементы по схеме
обозна-чение наименование

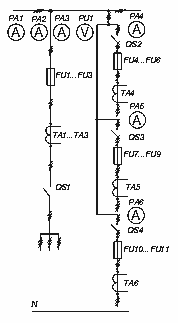

ЩО 70-1-84У3 FU1-FU3 FU4-FU12 РА1-РА3 РА4-РА6 PU QS1 QS2-QS4 ТА1-TА3 ТА4-ТА6 Предохранители 600/5 А Предохранители 250 А Амперметры 600/5 А Амперметры 200/5 А Вольтметр 500 А Разъединитель 600 А Разъединители 250 А Трансф-ры тока 600/5 А Трансф-ры тока 200/5 А

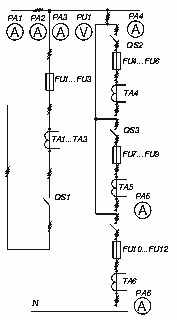

ЩО 70-1-85У3 FU1-FU3 FU4-FU12 РА1-РА3 РА4-РА6 PU QS1 QS2-QS4 ТА1-TА3 ТА4-ТА6 Предохранители 600/5 А Предохранители 250 А Амперметры 600/5 А Амперметры 200/5 А Вольтметр 500 А Разъединитель 600 А Разъединители 250 А Трансф-ры тока 600/5 А Трансф-ры тока 200/5 А
