Распределительные панели ВРУ

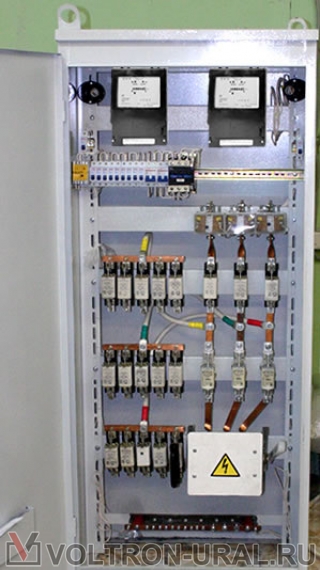

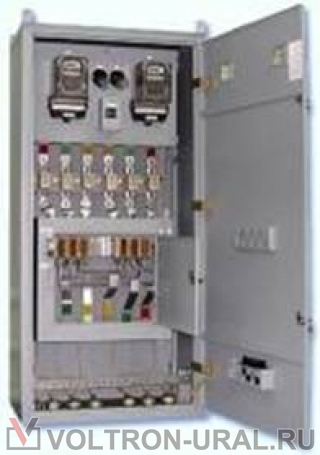

Распределительные панели

Назначение Предназначены для ввода и учета электрической энергии, а также для защиты линий при перегрузках и коротких замыканиях в трехфазных сетях напряжением 380/220В частотой до 60 Гц с глухозаземленной нейтралью (тип заземления TN-C-S или TN-S по ГОСТ 30331.2-95 / ГОСТ Р 50571.2-94). ВРУ устанавливаются в электрощитовых помещениях многоэтажных, малоэтажных жилых и общественных зданиях.

Описание

Состав изделия

1. Блок распределения. Предназначен для распреления электрической энергии и содержит группы предохраниетелей (или автоматические выключатели) для защиты линий при перегрузках и коротких замыканиях. Блок распределения выполненный на автоматичских выключателях имеет защитную панель от касания к токоведущим частям.
2. Блок управления освещением. Предназначен для ручного или автоматического управления групповыми цепями освещения. Включает в себя в общем случае фотореле, реле времени, коммутационные аппараты цепей управления, автоматические выключатели типов В, С для защиты групповых цепей.
3. Блок учета электроэнергии.* Содержит счетчик (прямого или трансформаторного включения), трансформаторы тока, испытательную переходную коробку. По согласованию с заказчиком счетчики могут не поставляться или поставляться отдельно. Типоисполнения распределительных панелей.

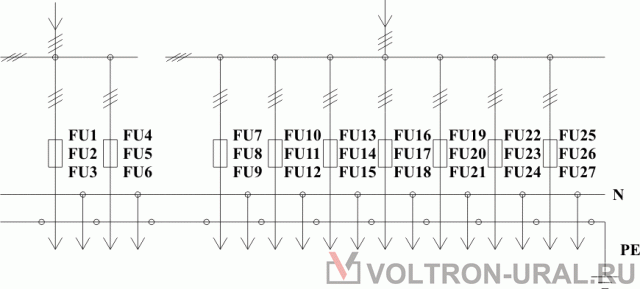

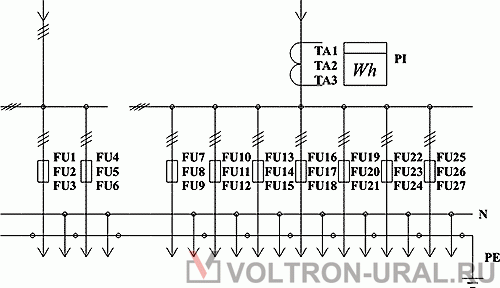

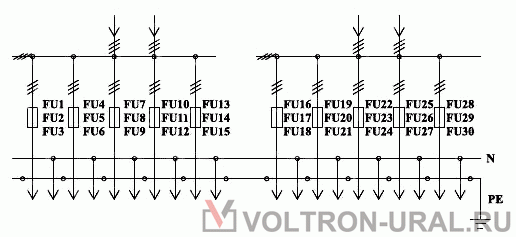

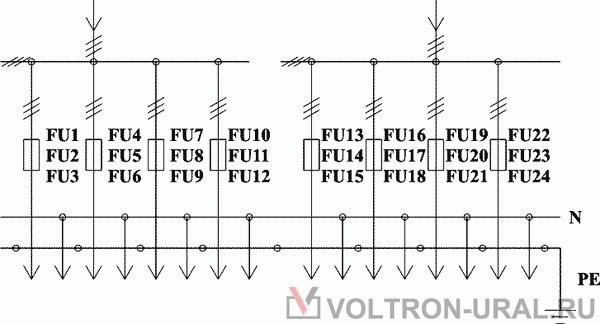

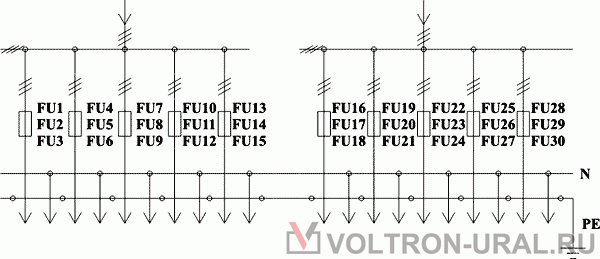

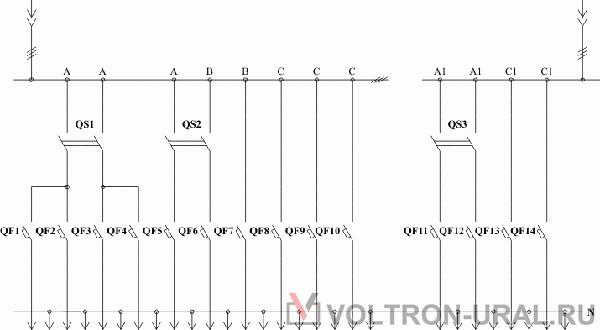

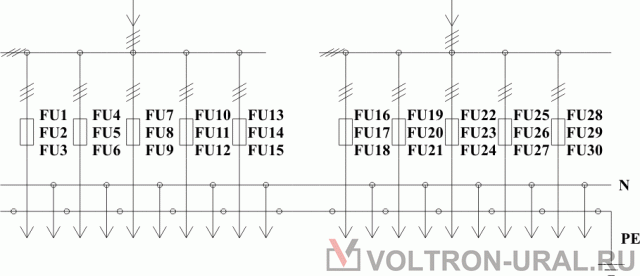

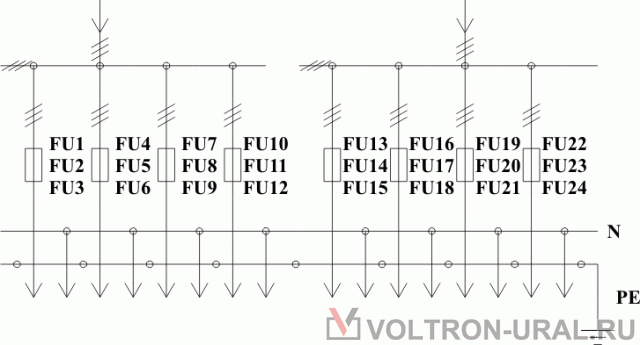

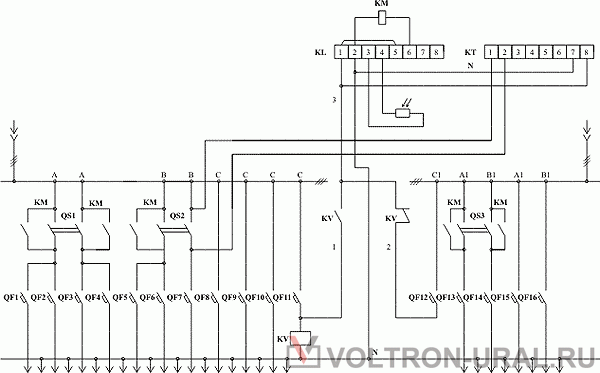

Тип	Артикул	Принципиальная схема	Блок управления освещением	Элементы на схеме
			Наличие	Схема	Обозна- чение	Наименование
ВРУ-1-41-00-УХЛ4	ВРУ1-008		-	-	FU1-FU27	Предохранители ППН-33 100А
ВРУ-1-42-01-УХЛ4	ВРУ1-009		Автома тический 30х16А	1
ВРУ-1-42-02-УХЛ4	ВРУ1-010		Неавтома тический 30х16А	2
ВРУ-1-43-00-УХЛ4	ВРУ1-011		-	-	TA1-TA3 PI FU1-FU27	Трансформаторы тока 100/5…300/5А Счетчик (учет абонентской нагрузки) Предохранители ППН-33 100А
ВРУ-1-44-00-УХЛ4	ВРУ1-012		-	-	FU1-FU6 FU7-FU27	Предохранители ППН-35 250А Предохранители ППН-33 100А
ВРУ-1-45-01-УХЛ4	ВРУ1-013		Автома тический 30х16А	1
ВРУ-1-45-02-УХЛ4	ВРУ1-014		Неавтома тический 30х16А	2
ВРУ-1-46-00-УХЛ4	ВРУ1-015		-	-	TA1-TA3 PI FU1-FU6 FU7-FU27	Трансформаторы тока 100/5…300/5А Счетчик (учет абонентской нагрузки) Предохранители ППН-35 250А Предохранители ППН-33 100А
ВРУ-1-47-00-УХЛ4	ВРУ1-016		-	-	FU1-FU30	Предохранители ППН-33 100А
ВРУ-1-48-03-УХЛ4	ВРУ1-017		Автома тический 14х16А	3
ВРУ-1-48-04-УХЛ4	ВРУ1-018		Неавтома тический 14х16А	4
ВРУ-1-49-00-УХЛ4	ВРУ1-019		-	-	FU1-FU30	Предохранители ППН-33 63А
ВРУ-1-49-03-УХЛ4	ВРУ1-020		Автома тический 14х16А	3
ВРУ-1-49-04-УХЛ4	ВРУ1-021		Неавтома тический 14х16А	4
ВРУ-1-50-00-УХЛ4	ВРУ1-022		-	-	FU1-FU24	Предохранители ППН-35 250А
ВРУ-1-50-01-УХЛ4	ВРУ1-023		Автома тический 30х16А	1
ВРУ-1-50-02-УХЛ4	ВРУ1-024		Неавтома тический 30х16А	2
ВРУ-3-20-УХЛ4	ВРУ3-007		Автома тический 30х16А Неавтома тический 14х16А -	9 10 -	FU1-FU27	Предохранители ППН-33 100А
ВРУ-3-21-УХЛ4	ВРУ3-008
ВРУ-3-22-УХЛ4	ВРУ3-009
ВРУ-3-23-УХЛ4	ВРУ3-010		Автома тический 30х16А Неавтома тический 14х16А -	9 10 -	FU1-FU27	Предохранители ППН-33 100А
ВРУ-3-24-УХЛ4	ВРУ3-011
ВРУ-3-25-УХЛ4	ВРУ3-012
ВРУ-3-26-УХЛ4	ВРУ3-013		Автома тический 30х16А Неавтома тический 14х16А -	9 10 -	FU1-FU6 FU7-FU27	Предохранители ППН-35 250А Предохранители ППН-33 100А
ВРУ-3-27-УХЛ4	ВРУ3-014
ВРУ-3-28-УХЛ4	ВРУ3-015
ВРУ-3-29-УХЛ4	ВРУ3-016		Автома тический 30х16А Неавтома тический 14х16А -	9 10 -	FU1-FU24	Предохранители ППН-35 250А
ВРУ-3-30-УХЛ4	ВРУ3-017
ВРУ-3-31-УХЛ4	ВРУ3-018

* Устанавливается по дополнительному заказу, в количестве – не более двух на одну панель.
