Ящики силовые серий ЯР, ЯРП

Назначение

Силовые ящики серий ЯР, ЯРП применяются для нечастных коммутаций, как разъединения, так и переключения силовых, чаще трёхфазных линий.

Описание

Максимальная величина рабочего напряжения определяется, как правило, параметрами рубильника.
Существуют комплектации ящиков ЯРП с использованием плавких вставок и без них.

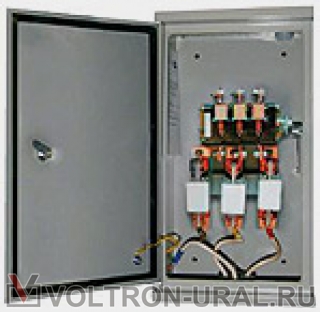

Корпус представлен в виде металлической конструкции навесного типа с резиновыми уплотнителями, что обеспечивает безопасную эксплуатацию в широком диапазоне состояний окружающей среды.

Классификация ЯРП осуществляется в зависимости от конструкции ввода, а также по величине номинальных токов.

Структура условного обозначения

ЯР Х - Х Х - ХХ - ХХХХ
1 2   3 4   5   6



1 ЯР Ящик с рубильником
2 Х П - Наличие плавких вставок
3 Х Номинальный ток вводного аппарата:
1 - 100А
2 - 250А
4 - 400А
6 - 630А
4 Х Исполнение вводного аппарата:
П – переключатель
Отсутствие символа - рубильник
5 ХХ Степень защиты по ГОСТ14254:
31 - IP 31
54 - IP 54
6 УХЛ4 Климатическое исполнениеи категория размещения поГОСТ15150

Типоисполнения ЯР, ЯРП

Тип Артикул Номиналь
ный
ток, А
Тип вводного
аппарата
Тип
предохра
нителя

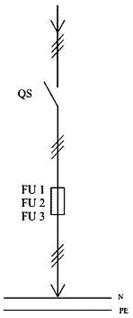

Схемы электрические
принципиальные

ЯР-1 ЯР-01 100 ВР32-31 В31250 -
ЯР-1П ЯР-02 ВР32-31 В71250

ЯР-2 ЯР-03 250 ВР32-35 В31250 -
ЯР-2П ЯР-04 ВР32-35 В71250

ЯР-4 ЯР-05 400 ВР32-37 В31250 -
ЯР-4П ЯР-06 ВР32-37 В71250-32

ЯР-6 ЯР-07 630 ВР32-39 В31250-32 -
ЯР-6П ЯР-08 ВР32-39 В71250-32

ЯРП-1 ЯРП-01 100 ВР32-31 В31250 ППН-33
ЯРП-1П ЯРП-02 ВР32-31 В71250

ЯРП-2 ЯРП-03 250 ВР32-35 В31250 ППН-35
ЯРП-2П ЯРП-04 ВР32-35 В71250

ЯРП-4 ЯРП-05 400 ВР32-37 В31250 ППН-37
ЯРП-4П ЯРП-06 ВР32-37 В71250-32

ЯРП-6 ЯРП-07 630 ВР32-39 В31250-32 ППН-39
ЯРП-6П ЯРП-08 ВР32-39 В71250-32

На базе силовых ящиков серии ЯРП, в которых применяются предохранители типа ППН, предприятие изготавливает силовые ящики ЯРП-20-У3 с предохранителями типа ПРС-Е27.
