Ящики управления освещением серии ЯУО-9600
Назначение
Ящики управления освещением ЯОУ-9600 предназначены для автоматического, местного, ручного или дистанционного управления осветительными сетями и установками производственных зданий, территорий любых объектов с любыми источниками света.
Описание
Ящики управления освещением обеспечивают:
- Включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности;
- Включение и отключение осветительной установки в заданные периоды времени (например, в технологические перерывы в работе цеха) по программам, задаваемым таймером режимов (только схема ЯУО 9601);
- Ручное включение и отключение осветительной установки кнопками, установленными на дверях ящика;
- Включение и отключение осветительной установки посредством устройств телемеханики от диспетчерских пунктов энергетических служб.
Структура условного обозначения
| ЯУО | - | 9 | 6 | ХХ | - | ХХ | 74 | - | У3.1 | - | IPХХ |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 1 | ЯУО | Ящик управления освещением | ||||||||||||||||||||||||||||||
| 2 | 9 | НКУ автоматического регулирования | ||||||||||||||||||||||||||||||
| 3 | 6 | НКУ программного управления | ||||||||||||||||||||||||||||||
| 4 | XX | Порядковый номер разработки 01 - автоматическое управление от реле времени и фотореле 02 - автоматическое управление от фотореле 03 - автоматическое управление от реле времени |
||||||||||||||||||||||||||||||
| 5 | XX |
Исполнение по току
|
||||||||||||||||||||||||||||||
| 6 | 74 | Исполнение по напряжению (силовая цепь – 380 В, 50 Гц; цепь управления – 220 В, 50 Гц) | ||||||||||||||||||||||||||||||
| 7 | У3.1 | Условное обозначение климатического исполнения и категории размещения по ГОСТ 15150 | ||||||||||||||||||||||||||||||
| 8 | IPXX | Степень защиты оболочки – IP31, IP54 |
Типоисполнения ЯУО-9600
| Тип | Артикул | Схема | Обозначение | Наименование |
|---|---|---|---|---|

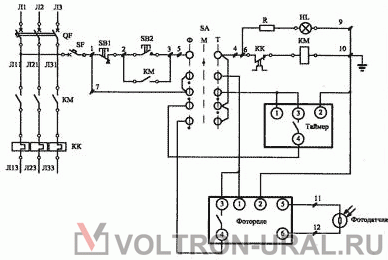

| ЯУО 9601 | ЯУО-001 |  |
QF SF KM KK SB1 SB2 SA HL |
Автоматический выключатель 3-х полюсный Автоматический выключатель 1 полюсный Контактор Реле электротепловое Кнопка «стоп» красная Кнопка «пуск» синяя Переключатель на 3 положения I-O-II Лампа сигнальная |

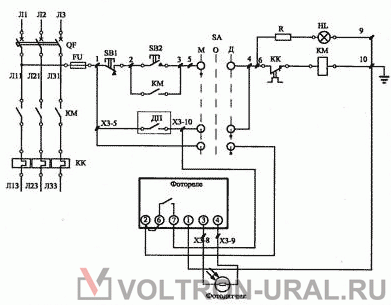

| ЯУО 9602 | ЯУО-002 |  |
||

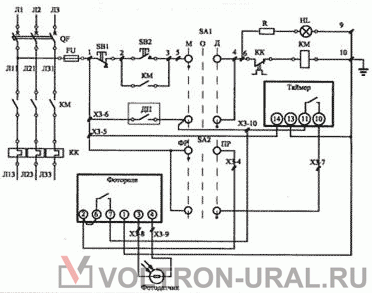

| ЯУО 9603 | ЯУО-003 |  |
